常用mn13高錳鋼的力學(xué)性能

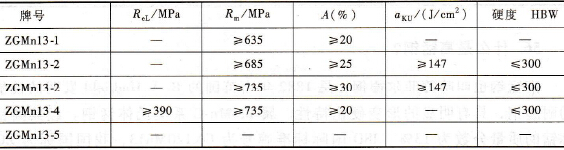

　　表2-3 mn13高錳鋼力學(xué)性能

　　高錳鋼是由英國人Hadfied在1882年9月發(fā)明的，1883年獲得英國專利。其特點是韌性好，在強沖擊條件下發(fā)生加工硬化。1892年在鐵路道岔上試用成功。至今仍在高沖擊、強磨損工況條件下得到廣泛應(yīng)用，如圓錐破碎機軋臼壁和破碎壁、大型顎式破碎機顎板、大型錘式破碎機錘頭等。

　　通常采用標準型高錳鋼(w(C) =1.1%~1.4%、w(Mn) =11. 0%~14. 0%)，同時發(fā)展了中錳鋼(w(Mn)=6%～8%、w(Mo) =0.9%～1.2%)和超高錳鋼(w(Mn) =16. 0%~19. 0%)。典型的Mn17超高錳鋼是在Mn13鋼的基礎(chǔ)上增加錳含量得到的，它提高了奧氏體的穩(wěn)定性，阻止了碳化物的析出，進而可提高鋼的強度和塑性，提高鋼的加工硬化能力和耐磨性。

　　比如用于北方的ZGMn18鐵路道岔壽命較ZGMn13提高了20%~25%。超高錳鋼還用于需要高韌性的厚大鑄件，其中心部位也可為全奧氏體，加工硬化能力強，如90kg以上大錘頭，同時加入鉻、鉬、鎳等元素，提高了屈服強度和初始硬度，綜合性能大幅度提高。中錳鋼則用在沖擊力小的地方。

　　以上就是關(guān)于常用mn13高錳鋼性能如何?mn13鋼板的特點是什么?的全部內(nèi)容，如果還有什么不懂得地方可以與我們的客服溝通，我們竭誠為您服務(wù)。 很高興和您共同分享，如有不完整，敬請諒解!
