在加工45號(hào)鋼淬火前一定要先熱處理，為了給淬火作好組織準(zhǔn)備，鍛造后的毛坯，需要進(jìn)行適當(dāng)?shù)念A(yù)先熱處理，如正火、退火、調(diào)質(zhì)處理和球化退火等，以滿足機(jī)械加工的需要并為最終熱處理作組織準(zhǔn)備。對于某些形狀復(fù)雜、精度要求較高的零件，在粗加工與精加工之間或在淬火之前，還要進(jìn)行消除應(yīng)力退火。

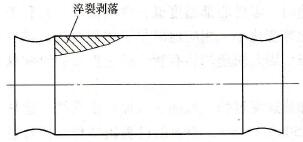

　　例如45號(hào)鋼制成的搖臂軸，如圖6-12所示，要求硬度HRC50~55。由于原材料在切削后殘存有嚴(yán)重的內(nèi)應(yīng)力，故經(jīng)淬火后，搖臂軸在邊角處產(chǎn)生裂紋并剝落。若改進(jìn)工藝，事先進(jìn)行550~600℃、3h去除應(yīng)力退火，可消除淬火裂紋。對于具有尖角、截面變化大且淬火前又有較大殘余內(nèi)應(yīng)力的鋼件，淬火前進(jìn)行高溫回火或低溫退火，對于防止其淬火裂紋具有重要作用。

　　冷沖壓成形的工件不僅存在較大的內(nèi)應(yīng)力，而且在沖壓時(shí)可能產(chǎn)生顯微裂紋，在淬火時(shí)易導(dǎo)致淬火開裂，如圖6-13所示。如在淬火前進(jìn)行去應(yīng)力的退火或回火，對防止淬裂是有效的。

　　對于亞共析鋼，淬火前必須消除過熱的魏氏組織，因?yàn)槲菏辖M織對力學(xué)性能和淬火開裂危害很大。因此，工廠中常用的鋼板料，經(jīng)氧一乙炔火焰切割后，應(yīng)進(jìn)行正火或退火處理，以消除切口處的過熱組織。為了消除中碳鋼的過熱組織，要在比正常退火(正火)溫度稍高的溫度下進(jìn)行加熱，然后以較快的速度冷卻下來(風(fēng)冷或噴霧)，以阻止鐵素體網(wǎng)的析出。

　　對于高碳鋼工件，淬火前通常采用球化退火，以改善組織。

　　對于高鉻鋼和高速鋼，淬火前應(yīng)將碳化物偏析在5級以上的鋼件歸為一類，降低它們的淬火加熱溫度，避免淬火裂紋。

　　45號(hào)淬火裂紋與加熱介質(zhì)有很大關(guān)系。最難發(fā)生淬裂的加熱爐是真空爐。其次按電爐、鹽浴爐、火焰爐的順序依次容易發(fā)生淬裂?；鹧鏍t是最容易產(chǎn)生淬火裂紋的爐型。上述這些爐型的加熱方式和加熱介質(zhì)不同。真空爐是輻射加熱，不發(fā)生氧化脫碳，因此難以發(fā)生淬裂。重油爐、煤爐、焦炭爐等爐型，火焰直接加熱工件，因此容易過熱，特別是為了節(jié)能而采用空氣過剩焰(即氧化焰)，促進(jìn)了氧化脫碳，增加了淬裂率。此外，采用這類燃料，燃料中的氫氣浸入赤熱的鋼材表面，由于發(fā)生氫脆而助長了淬裂。

　　山東源達(dá)旺鋼材公司為您提供耐磨鋼板現(xiàn)貨切割定制批發(fā)零售廠家，公司經(jīng)驗(yàn)豐富，能夠?yàn)榭蛻籼峁﹥?yōu)質(zhì)的耐磨鋼板、耐候板、高強(qiáng)板、高建鋼、彈簧鋼、橋梁鋼板等產(chǎn)品，歡迎隨時(shí)撥打源達(dá)旺耐磨板熱線電話進(jìn)行咨詢訂購或來廠考察。山東源達(dá)旺小編在這里提醒廣大用戶：一定不要貪圖價(jià)格的便宜而購進(jìn)質(zhì)量不好的產(chǎn)品甚至是假貨，結(jié)果造成自己企業(yè)的損失。
